പൈപ്പിംഗ് ജോയിന്റുകളുടെ താപ ഇൻസുലേഷനുള്ള ശുപാർശ:
പൈപ്പിംഗ് ജോയിന്റുകൾ താപ ഇൻസുലേഷൻ മെറ്റീരിയൽ ഉപയോഗിച്ച് പൊതിഞ്ഞ ശേഷം വിനൈൽ ടേപ്പ് ഉപയോഗിച്ച് പൊതിയുക.

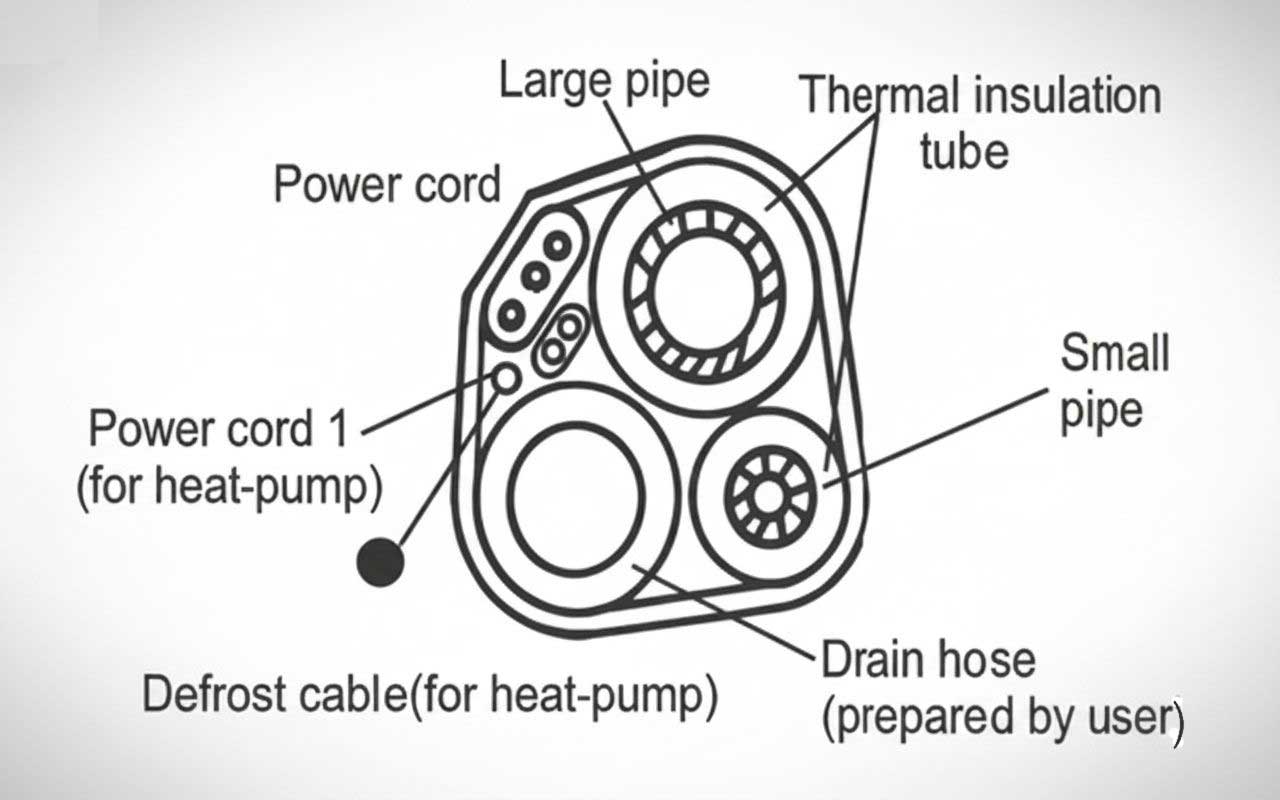

പൈപ്പിംഗ് താപ ഇൻസുലേഷൻ:
- ♦ഡ്രെയിൻ ഹോസ് പൈപ്പിംഗിന് താഴെയായി സ്ഥാപിക്കുക.
- ♦6mm-ൽ കൂടുതൽ കട്ടിയുള്ള പോളിത്തീൻ ഫോം ഇൻസുലേഷൻ മെറ്റീരിയൽ ഉപയോഗിക്കുക.
- ♦ഡ്രെയിൻ ഹോസ് ഉപയോക്താവ് തന്നെ തയ്യാറാക്കേണ്ടതാണ്.
- ♦വെള്ളം എളുപ്പത്തിൽ ഒഴുകിപ്പോകുന്നതിനായി ഡ്രെയിൻ പൈപ്പ് താഴേക്ക് ചൂണ്ടിയിരിക്കണം.
- ♦ഡ്രെയിൻ പൈപ്പ് വളഞ്ഞോ, പുറത്തേക്ക് തള്ളിനിൽക്കുന്ന രീതിയിലോ, തരംഗാകൃതിയിലോ ക്രമീകരിക്കരുത്. അതിന്റെ അറ്റം വെള്ളത്തിൽ മുക്കിവയ്ക്കുകയും ചെയ്യരുത്.
- ♦ഡ്രെയിൻ പൈപ്പിലേക്ക് എക്സ്റ്റൻഷൻ ഡ്രെയിൻ ഹോസ് ബന്ധിപ്പിച്ചിട്ടുണ്ടെങ്കിൽ, അത് ഇൻഡോർ യൂണിറ്റിനോട് ചേർന്ന് കടന്നുപോകുന്ന ഭാഗത്ത് താപ ഇൻസുലേഷൻ നൽകുന്നത് ഉറപ്പാക്കുക.

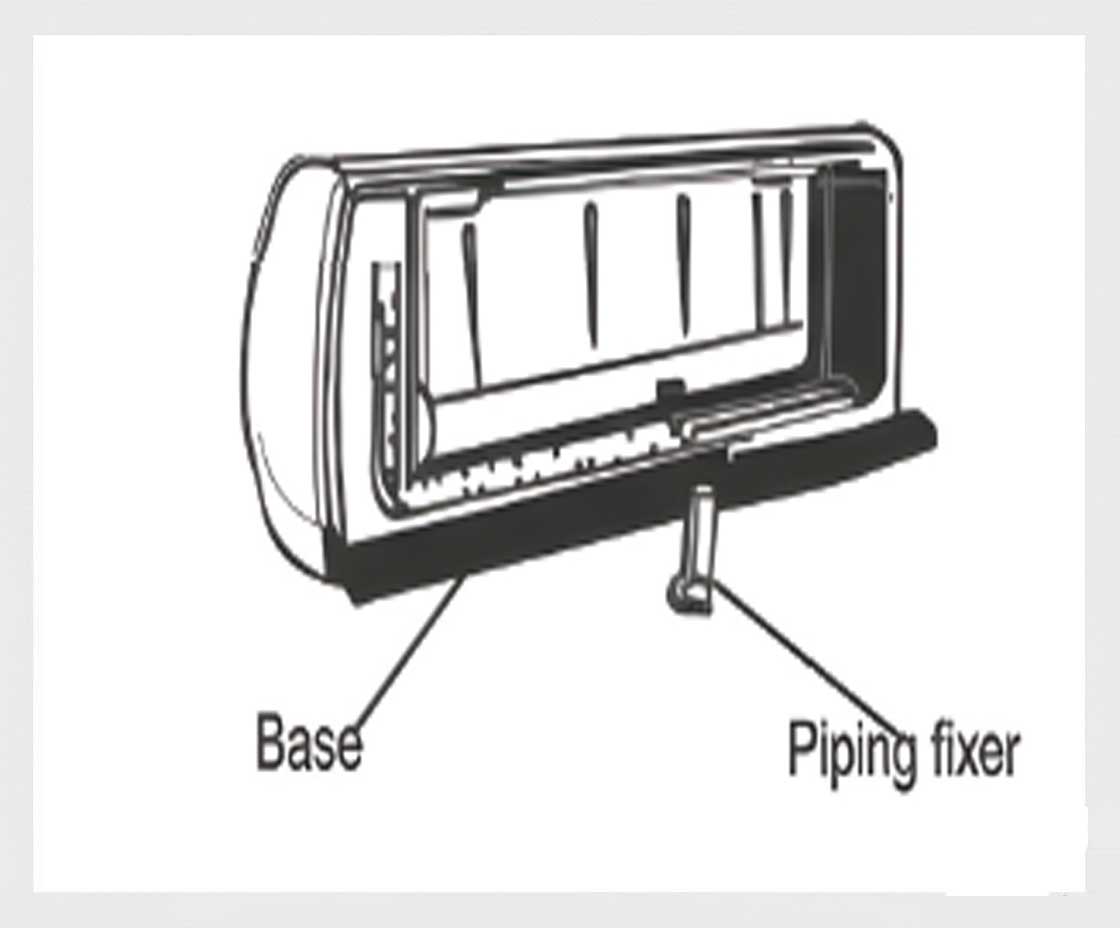

- ♦പൈപ്പിംഗ് വലതുവശത്തേക്ക് കൊണ്ടുപോകുമ്പോൾ, പൈപ്പിംഗ്, പവർ കോർഡ്, ഡ്രെയിൻ പൈപ്പ് എന്നിവയ്ക്ക് താപ ഇൻസുലേഷൻ നൽകി പൈപ്പിംഗ് ഫിക്സർ ഉപയോഗിച്ച് യൂണിറ്റിന്റെ പിൻഭാഗത്ത് ഉറപ്പിക്കുക.

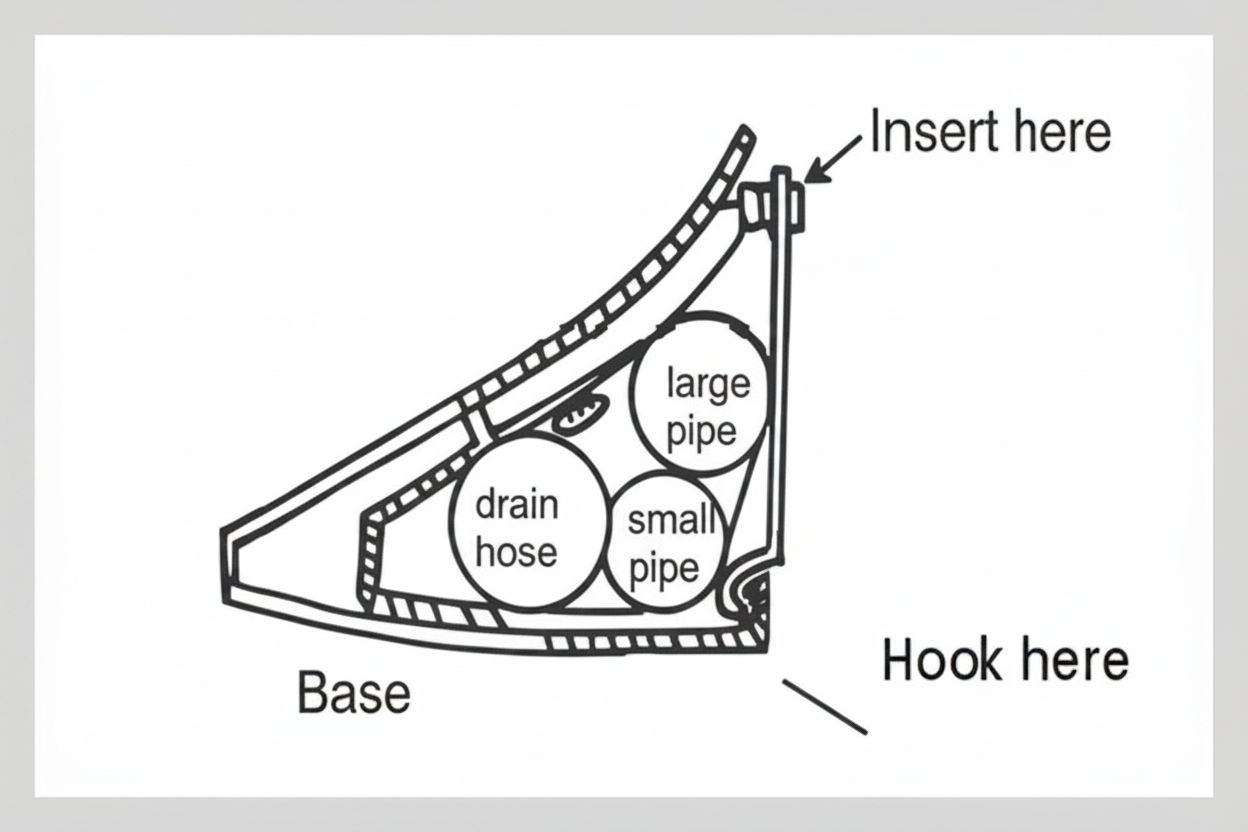

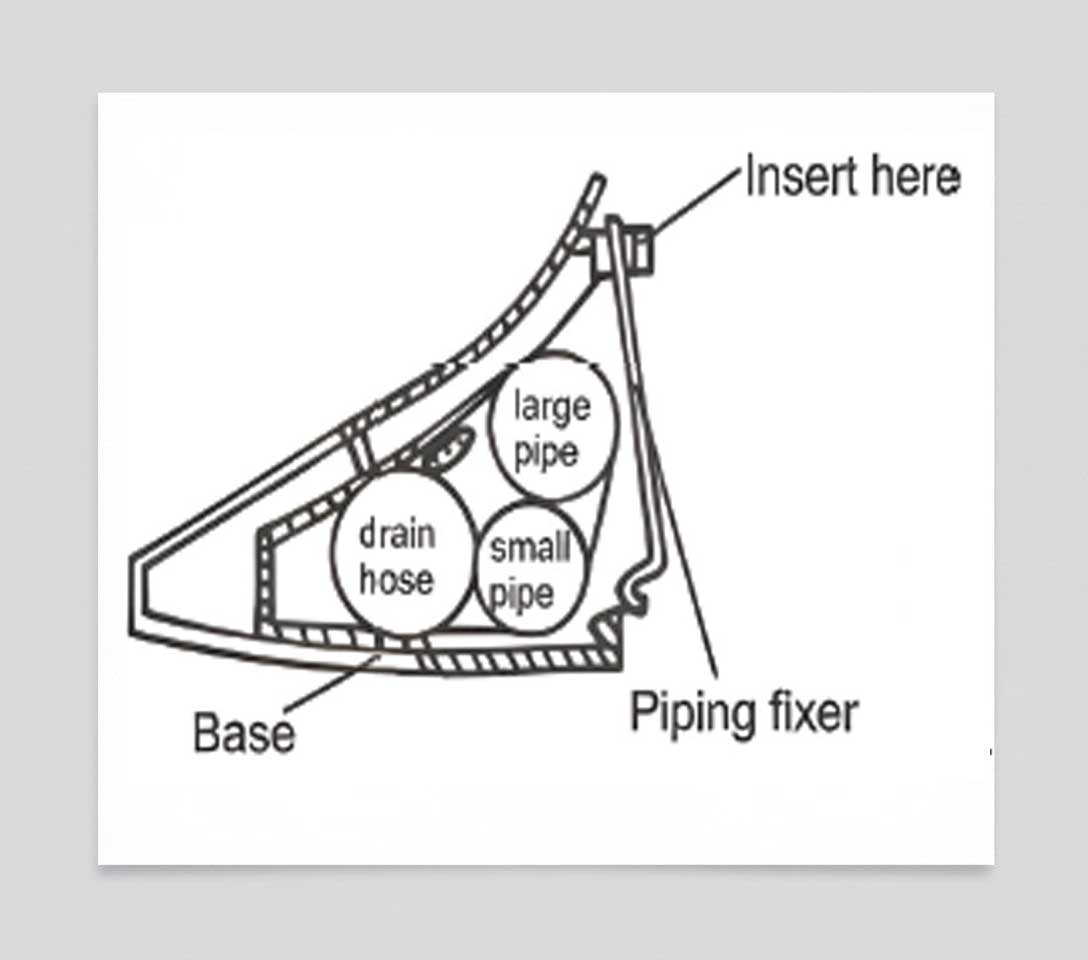

പൈപ്പ് ഫിക്സർ
പൈപ്പിംഗ് കണക്ഷൻ:

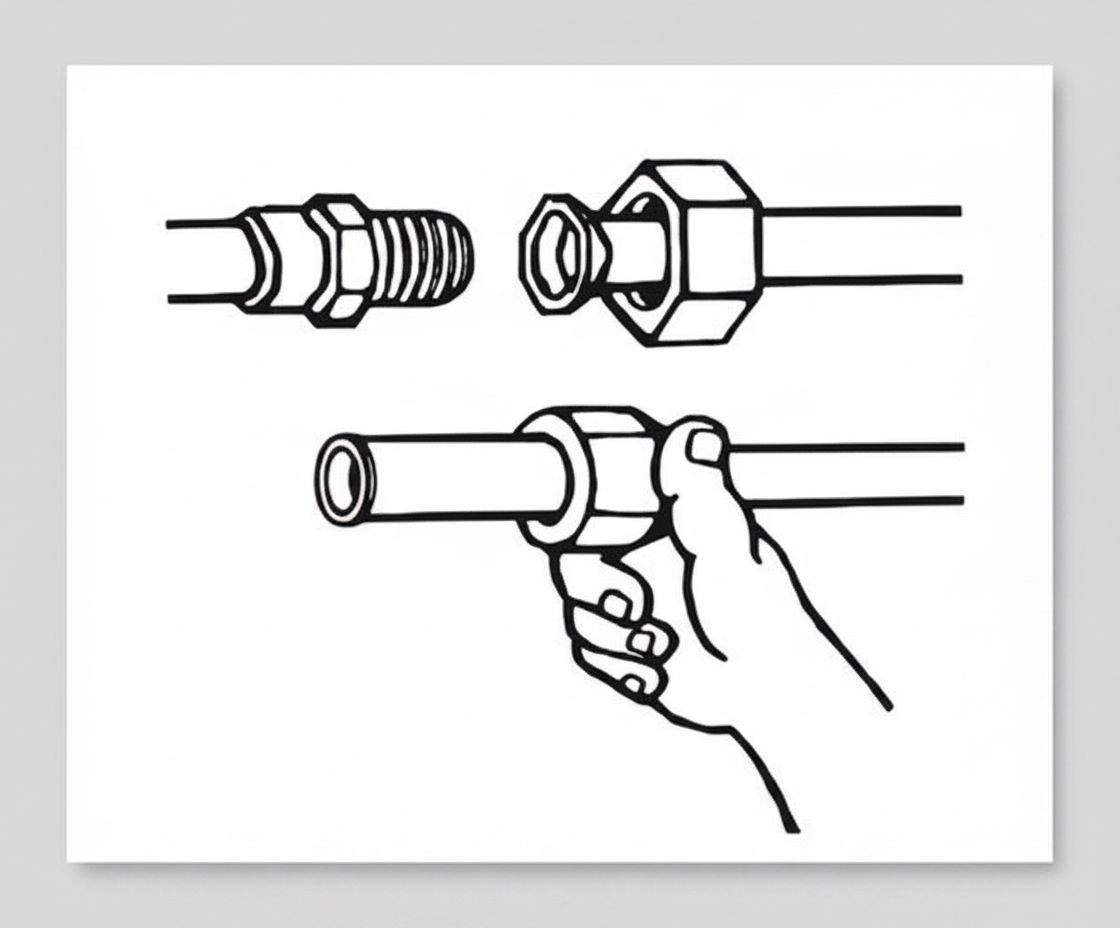

A. രണ്ട് ഫിക്സ് സ്പാനറുകൾ ഉപയോഗിച്ച് ഇൻഡോർ യൂണിറ്റിന്റെ പൈപ്പുകൾ ബന്ധിപ്പിക്കുക. പൈപ്പുകൾ, കണക്ടറുകൾ, ഫ്ലെയർ നട്ടുകൾ എന്നിവ രൂപഭേദം സംഭവിക്കുകയോ കേടുപാടുകൾ ഉണ്ടാകുകയോ ചെയ്യാതിരിക്കാൻ താഴെ കാണിച്ചിരിക്കുന്ന അനുവദനീയമായ ടോർക്ക് പ്രത്യേകം ശ്രദ്ധിക്കുക. അഡ്ജസ്റ്റബിൾ വ്രെഞ്ചുകൾ ഉപയോഗിക്കരുത്.
B. ആദ്യം കൈകൊണ്ട് മുറുക്കുക, തുടർന്ന് സ്പാനറുകൾ ഉപയോഗിക്കുക.
മുന്നറിയിപ്പ്
മെയിൻ യൂണിറ്റിൽ ഘടിപ്പിച്ചിരിക്കുന്ന ഫ്ലെയർ നട്ട് തന്നെ ഉപയോഗിക്കുക. കാലക്രമേണ ഉണ്ടാകുന്ന ക്ഷയം മൂലം ഫ്ലെയർ നട്ട് പൊട്ടുന്നത് തടയുന്നതിനാണ് ഇത്.

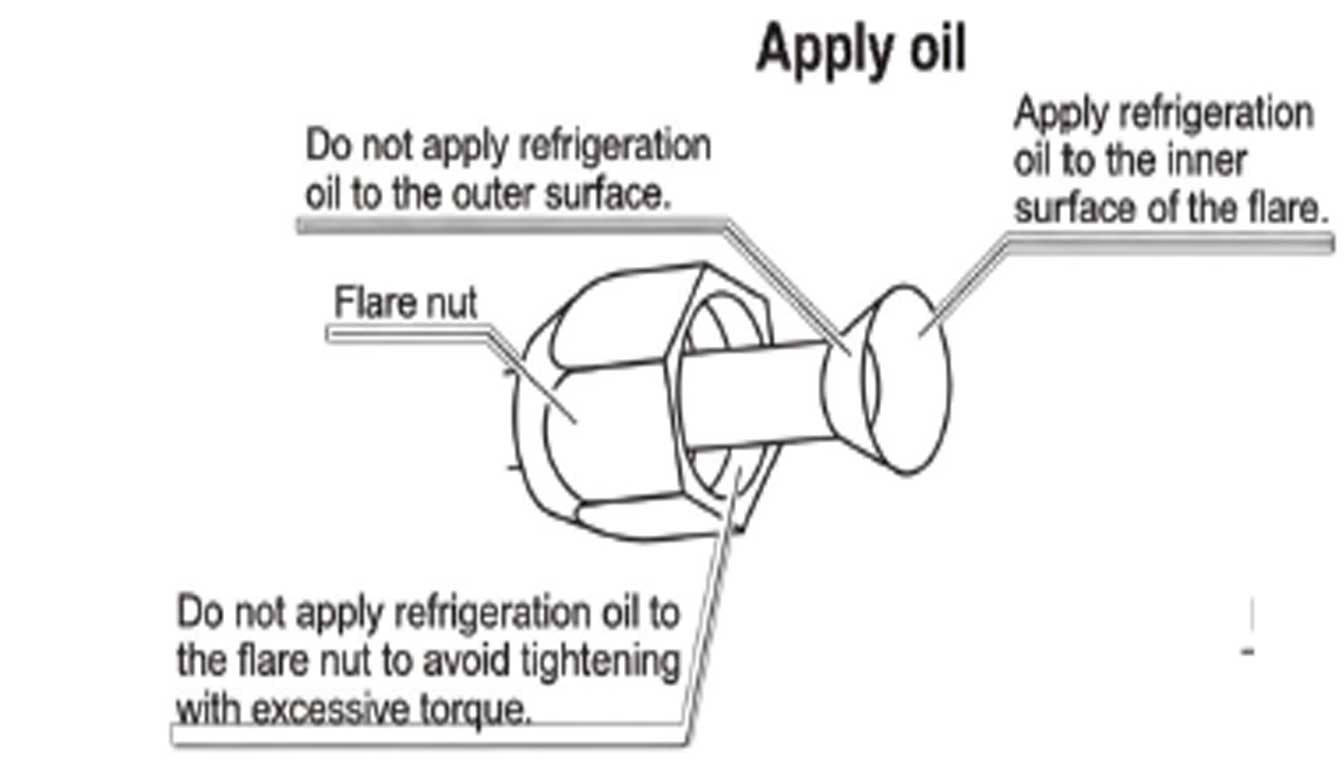

ഗ്യാസ് ചോർച്ച തടയുന്നതിനായി, ഫ്ലെയറിന്റെ അകത്തെ ഉപരിതലത്തിൽ മാത്രം റഫ്രിജറേഷൻ ഓയിൽ പുരട്ടുക. R410A-യ്ക്ക് അനുയോജ്യമായ റഫ്രിജറേഷൻ ഓയിൽ ഉപയോഗിക്കുക.
ഫ്ലെയർ നട്ടുകൾ മുറുക്കുമ്പോൾ ഫ്ലെയർ നട്ടുകൾക്ക് കേടുപാടുകൾ സംഭവിക്കുന്നതും ഗ്യാസ് ചോർച്ച ഉണ്ടാകുന്നതും തടയാൻ ടോർക്ക് വ്രെഞ്ച് ഉപയോഗിക്കുക.
രണ്ട് ഫ്ലെയറുകളുടെയും മധ്യഭാഗങ്ങൾ ഒരേ നിരയിൽ വരുന്നതായി ഉറപ്പാക്കുക. തുടർന്ന് ഫ്ലെയർ നട്ടുകൾ കൈകൊണ്ട് 3 അല്ലെങ്കിൽ 4 ചുറ്റ് മുറുക്കുക. അതിനുശേഷം സ്പാനറും ടോർക്ക് വ്രെഞ്ചും ഉപയോഗിച്ച് പൂർണ്ണമായി മുറുക്കുക.
ഓയിൽ പുരട്ടുക

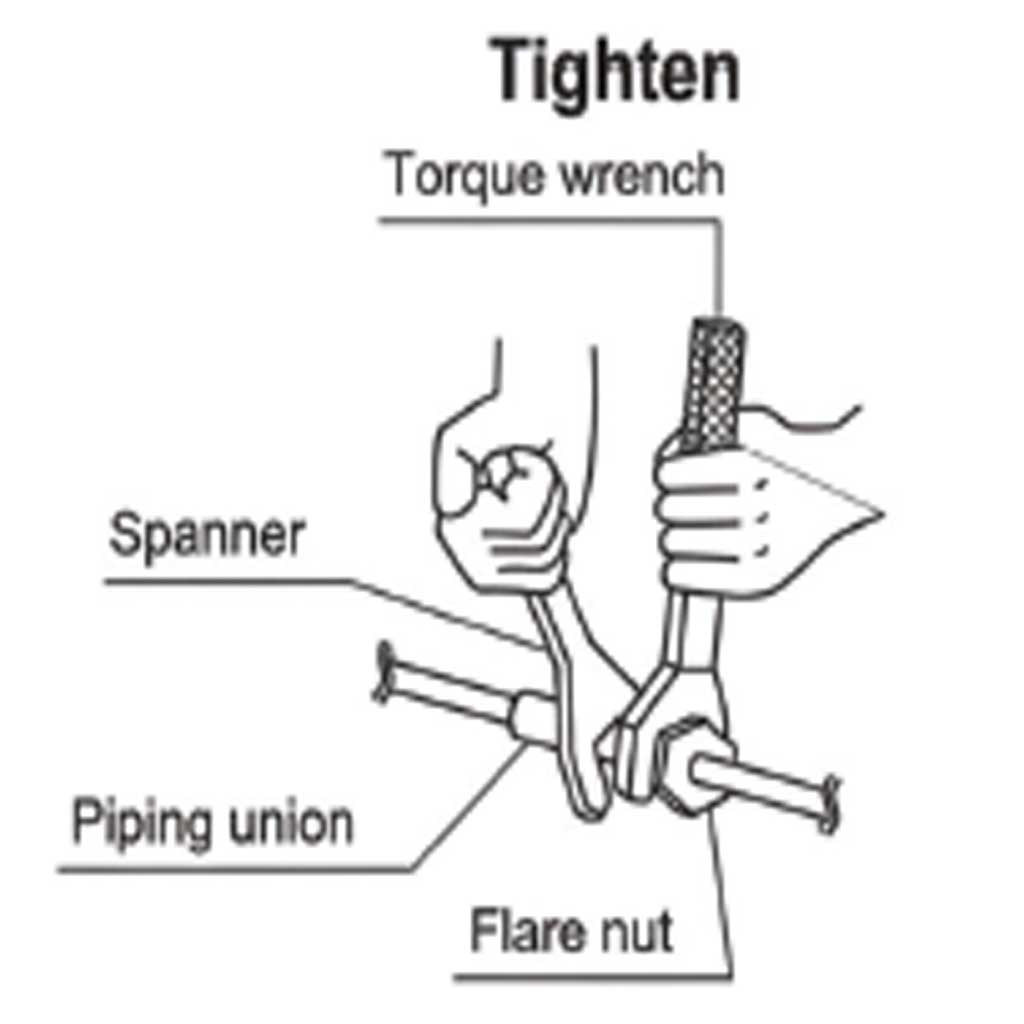

മുറുക്കുക
